为什么有的巧克力放久了表面会冒出一层“白霜”，摸起来糙糙的；有的却能一直保持光亮的外皮，一口咬下去满是丝滑？其实这些藏在巧克力里的小“脾气”，都和可可脂分子的结晶息息相关。液态巧克力降温过程中，可可脂分子从无序的高能态向有序的低能态转变，形成具有特定结构的晶体，决定了巧克力的丝滑口感与光亮外观，而可可脂的同质多晶特性则是决定巧克力品质的核心密码。

巧克力结晶的本质是可可脂分子排列的有序化过程，液态下可可脂中分子可自由运动，混乱度高，熵值较大；而晶体中分子规则排列形成晶格，熵值显著下降。根据热力学基本定律：dG = dH  – TdS（G为吉布斯自由能，H为焓，T为热力学温度），当系统从液态转变为晶态时，结晶焓变（ΔH）为负值，熵变 （ΔS）亦为负值。在等温等压条件下，只有当（ΔG < 0）时结晶过程才能自发进行，因此温度是调控这一热力学平衡的关键变量。结晶需在可可脂熔点（约 34℃）以下进行，根据吉布斯-汤姆逊效应，过冷度(ΔT = Tm - T , Tm为熔点)直接影响晶核的形成效率。温差适中（如28 - 30℃）时，分子既具有足够动能完成聚集排列，又不会因热运动过于剧烈破坏晶核结构，此时过冷度产生的临界晶核半径较易形成稳定晶核的范围；温差过大（如直接冷冻至 0℃以下）会导致液态黏度骤增，分子扩散受阻，实际晶核半径难以达到临界晶核半径阈值，较难突破能量壁垒形成有效晶核，最终形成无定形或退化的晶体结构，导致巧克力口感粗糙、表面发白。

可可脂具有典型的同质多晶特性，即同种分子可形成结构不同但化学组成相同的6种晶型（Ⅰ-Ⅵ型），不同晶型的热力学参数差异显著，也决定了巧克力的品质表现。这些晶型的热力学稳定性按Ⅰ至Ⅵ型依次递增，呈现出熔点与熔化热同步升高的规律，反映了分子排列规整度与晶格能量的递进关系。其中Ⅴ型结晶因兼具适中的熔点（约 34-36℃）、较高的热力学稳定性与细腻的光泽度，被公认为是制作高品质巧克力的理想晶型。

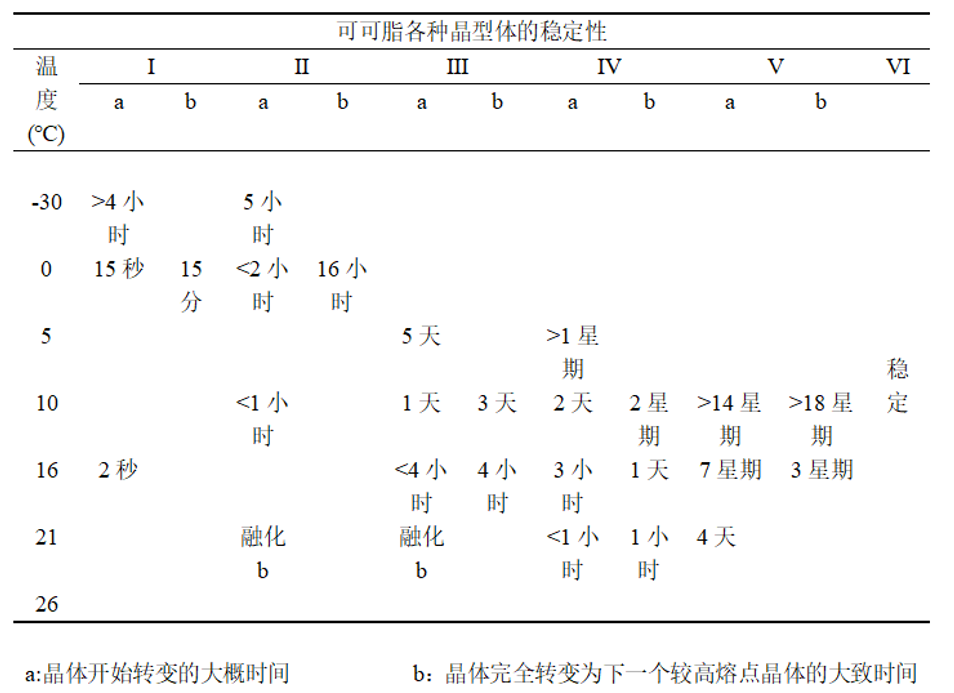

可可脂晶型的转变本质上是热力学驱动的有序化过程，始终朝着能量更低、稳定性更高的方向进行。实验证实，Ⅰ型晶体在 0℃下仅需十五分钟即转变为Ⅱ型，Ⅱ型在 0℃下16 小时内转化为Ⅲ型，而Ⅴ型在室温（20-25℃）下需数月缓慢转变为Ⅵ型。温度升高会加速这一转变：30℃下转变周期缩短至数周，32℃以上由于部分晶体熔融形成液相介质，转变速率进一步加快。这种不可逆的转变趋势源于热力学势能差：高稳定性晶型的晶格能更低，转变过程释放能量，符合自发过程的热力学判据（吉布斯自由能变化ΔG<0）。巧克力起霜现象的本质，正是Ⅴ型晶体向Ⅵ晶体型晶体的热力学转变导致的晶体颗粒粗化。因此利用调温技术精准控温，可实现巧克力中可可脂目标晶体的定向培育，以此提升口感和品质。

[1] 华聘聘.可可脂的同质多晶型体的转变[J].无锡轻工业学院学报,1988,(03):116-125.

[2] While, R. L, Lutton, E. S. J. Am Oil Chem. Soc. 1966, 491-496.

[3] Chapman, D. The Structure of Lipids. John Wiley and Sons Inc. New York, 1965.

撰稿人：扬州大学化学与材料学院，高心睿，张彦森，刘晓雨，程雨婷

指导教师：吴德峰
