张秀娥^a，赵荣芳^a，吴倩卉^a，李文龙^a，沈超^a，倪鲁彬^a，严慧^b，刁国旺^a*，陈铭^a*

^aSchool of Chemistry and Chemical Engineering, Yangzhou University, Yangzhou, 225002, Jiangsu, China

^bDepartment of Chemistry, University of Louisiana at Lafayette, Lafayette, LA 70504, United States of America

* Email: chenming@yzu.edu.cn；gwdiao@yzu.edu.cn

【论文简介】

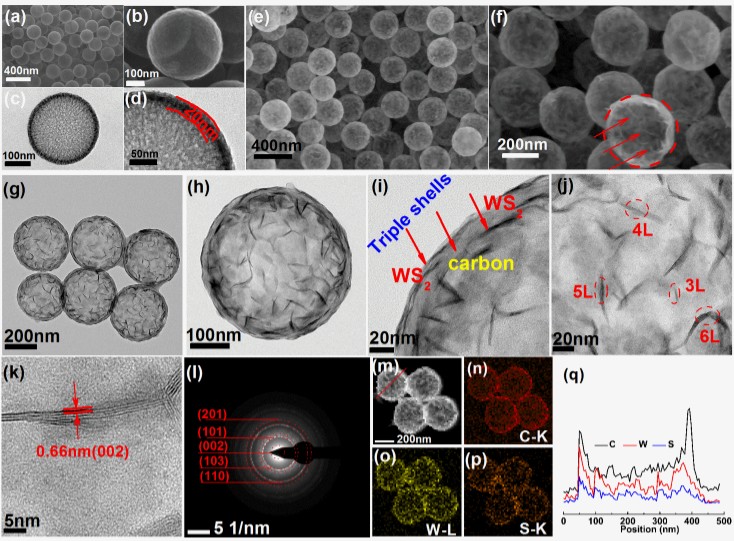

扬州大学化学化工学院陈铭副教授和刁国旺教授所在的课题组，在Journal of Materials Chemistry A2018, 6, 19004–19012上发表题为“Ultrathin WS₂Nanosheets Vertically Embedded in Hollow Mesoporous Carbon Framework - a Triple-Shelled Structure with Enhanced Lithium Storage and Electrocatalytic Properties”的研究论文。采用简单的水热方法，以空心介孔碳球(HMCS)为纳米反应器，超薄WS₂纳米片垂直嵌入空心介孔碳骨架，形成独特的分层三壳（WS₂-C-WS₂）空心纳米球，即HTSHNs WS₂/C。当作为LIB的负极材料时，与纯WS₂相比，HTSHNs WS₂/C显示出优异的倍率性能(396 mA h g^-1at 10 A g^-1)，良好的循环性能(784 mA h g^-1at 1 A g^-1after 1000 cycles)。HTSHNs WS₂/C优异的电化学性能主要归因于层间距增大和垂直生长少层的WS₂纳米片及缓冲活性物质体积膨胀和防止活性物质脱落的导电介孔碳壳。此外，HTSHNs WS₂/C提供丰富的催化活性位点，用于增强电催化析氢性能。博士研究生张秀娥为本论文的第一作者。

Journal of Materials Chemistry A, 2018 6 19004–19012, DOI:10.1039/c8ta05584j, IF=9.931.文章链接：http://dx.doi.org/10.1039/C8TA05584J
