吴倩卉，徐仁华，赵荣芳，张秀娥，李文龙，刁国旺，陈铭*

School of Chemistry and Chemical Engineering, Yangzhou University, Yangzhou, 225002, Jiangsu, China

*Email: chenming@yzu.edu.cn

【论文简介】

扬州大学化学化工学院陈铭副教授和刁国旺教授课题组在Energy Storage Materials(影响因子15.09)上发表题为“Tube-in-Tube Composite Nanofibers with High Electrochemistry Performance in Energy Storage Applications”的研究文章。博士研究生吴倩卉为本论文的第一作者。本文采用单针头静电纺丝技术,通过后续控制热解的方法成功地合成了三种不同形貌的碳包覆管状纳米纤维（空心管、管中管和类豆荚状纳米纤维）。与空心管(hollow nanotubes)和类豆荚状纳米纤维(pea-likeCNFs)相比，管中管结构的复合纳米纤维(TiTCNFs)在锂离子电池和超级电容器中具有最优异的电化学性能（The discharge capacitiesin Li-ion batteryof Fe₃O₄@C hollow nanotubes,TiTCNFs andpea-likeCNFsare 417, 848 and 738 mA h g^-1after the 500th cycle）。这归因于大的比表面积，适当的碳含量和在循环过程中能有效缓解体积效应的独特的管中管结构。这种合成策略具有广泛的通用性，本文通过这种方法合成了12种TiTCNFs，其中包括碳包覆金属TiTCNFs(Ni@C)，碳包覆单金属氧化物TiTCNFs(Fe₃O₄@C, NiO@C, Co₃O₄@C, Mn₃O₄@C, CuO@C)和碳包覆双金属氧化物TiTCNFs(CoFe₂O₄, CoMn₂O₄, MnFe₂O₄, NiCo₂O₄, NiFe₂O₄, NiMn₂O₄)。

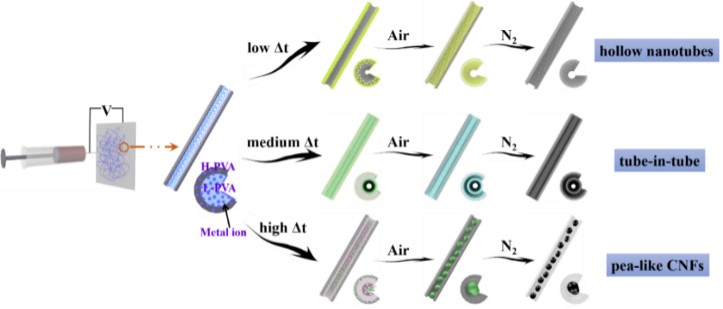

管中管材料的合成示意图

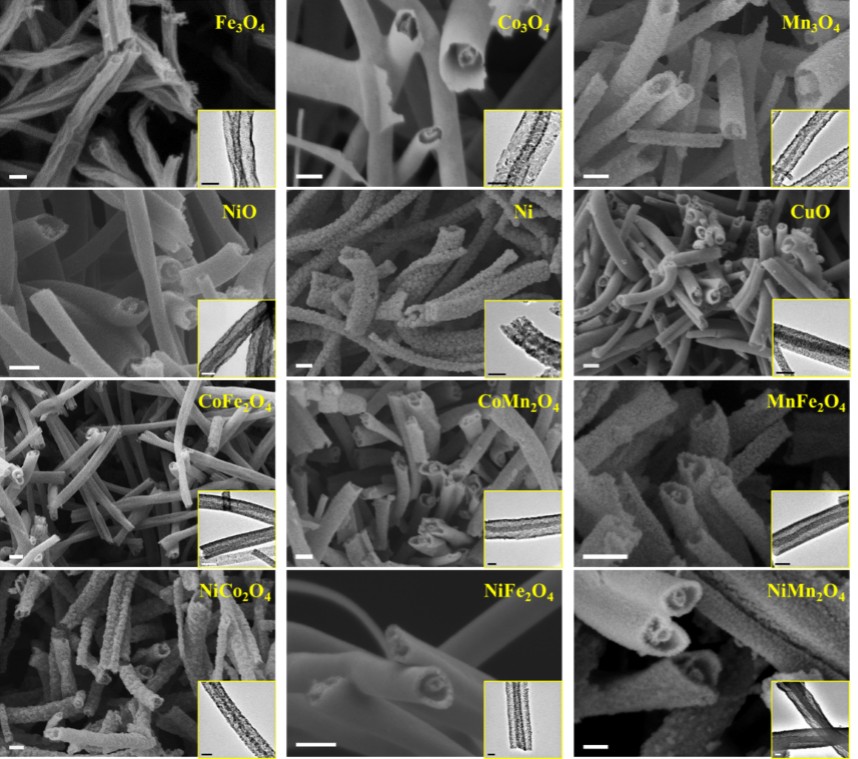

12种管中管材料的扫描电镜图

Energy Storage Materials,2019,19, 69-79 影响因子15.09

DOI:10.1016/j.ensm.2018.10.018

文章链接：https://doi.org/10.1016/j.ensm.2018.10.018
